· 벌점 1점의 흠이 10개이내일 것 · 벌점 3점의 흠이 10개이내일 것 · 벌점 5점의 흠이 8개이내일 것 · 벌점 10점의 흠이 4개이내일 것

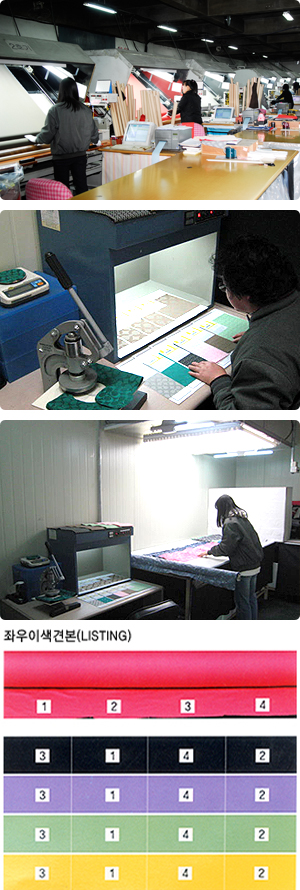

검사방법
전지물 100% 전수검사를 원칙으로 한다.
조 명 : 태양광선 (북창) 800~1,200LUX
검사속도 :
20/m분
Bar Code Label
결점 기준
경결점 : 1벌점 중결점 : 2벌점 대결점 :
등급 기준
직 물
Grade
내 용
비 고
일반직물
A
5yd 내 1벌점
B
4yd 내 1벌점
C
3yd 내 1벌점
D
2yd 내 1벌점
E
1yd 내 1벌점
F
연속적인 불량
X
연속적인 불량
세정 브랜드만 적용
(주) yds길이 = Roll길이 ÷ Roll결점수
결점 내용
결점 내용
점수
흠 크기 및 위치
비 고
경결점
1점
경사방향 25cm 미만 흠
위사방향 지시 폭 1/3폭 미만 흠
구멍 및 원형의 홈 5cm 미만
중결점
2점
경사방향 25cm~50cm 미만 흠
위사방향 지시 폭 1/3폭 미만 홈
구멍 및 원형의 홈 5cm~20cm
대결점
경사방향 50cm 이상의 흠
결점부위에 따라 보상
LOSS.分 보상
결점 종류
보상기준
비 고
경결점
0.25/yds/개
중결점
0.56/yds/개
경사방향 흠
발생마다 1/2폭에 0.5yd
대결점
1yds 2yds 3yds
등급기준 (100Yards)기준
* 4POINT SYSTEM (미주제조협회 (AAMA) 유럽제조협회 (ECMA) 승인된 검사기준)
직 물
Grade
100Yards 기준
비 고
A
26 Point 1~8개 까지
B
27~28 Point 9~10개 까지
C
29~30 Point 11~12개 까지
D
31~34 Point 13~14개 까지
E
35~38 Point 15~16개 까지
F
연속 결점
무상공제
91(1YDS) 4점 1개
92 (2YDS) 8점 2개
93 (3YDS) 12점 3개
벌점 기준
결점 크기 (INCH)
결점크기 (cm)
비 고
1점 3" 이내
7.5cm 이하
2점 4~6" 이내
7.5cm 이상~15cm 이하
3점 7~9" 이내
15cm 이상 ~23cm 이하
4점 9" 이상
23cm 이상
LOSS
1. 28Point 초과 발생 시 2Point당 0.5YDS LOSS적용
2. 결점 10개 초과시 개당 0.5YDS LOSS적용
ex) 3점인 경우 4점으로 UPLOSS가 된다.
· 단, 구멍 발생시 크기에 관계없이 4점
· 4점은 1YDS이내 최고의 점수를 말한다
· 경사줄 1.5YDS 발생시 8점으로 한다.
· 무상 공제는 전체필장의 6%까지 허용.
그 이상 분량처리 함(ex 100YDS경우 6YD까지만 LOSS허용됨)
* (결점점수 x 3600) ÷ (YDS x 재단폭(INCHES)) = 점수/100SQ YD
* 필요시 협의 후 검사 진행 항목
· 습/건 마찰 견뢰도
· 인장강도 파열강도
· SQM 중량 확인
· ROLL 조견표 작성
· 일광 견뢰도
· 세탁 견뢰도
등급기준 (100Yards)기준
직 물
Grade
100Yards 기준
비 고
A
불량갯수가 1~10까지
B
불량갯수가 11~12까지
C
불량갯수가 13~15까지
D
불량갯수가 16~18까지
E
불량갯수가 19~23까지
F
연속적인 불량
벌점 기준
결점 크기 (INCH)
결점크기 (cm)
비 고
1점
경사방향의 길이 2.54cm 이하의 흠
위사방향의 길이 2.54cm 이하의 흠
3점
경사방향의 길이 2.54cm~12.7cm 이하의 흠
위사방향의 길이 2.54cm~12.7cm 이하의 흠
5점
경사방향의 길이 12.7cm~25cm 이하의 흠
위사방향의 길이 12.7cm~반폭이하의 흠
10점
경사방향의 길이 25cm~91.44cm 이하의 흠
위사방향의 길이 반폭이상의 흠
LOSS.分 보상
직 물
Grade
보상기준
비 고
A
보상없음
10개
B등급 이하
1YDS / 개
11개 이상 일때 개당 0.5/YD
무상공제는 전체 필장의 6% 까지만 허용 (ex 100y 기준 6YDS)이상되는 것은 불량처리
* 필요시 협의 후 검사 진행 항목
· 습/건 마찰 견뢰도
· 인장강도 파열강도
· SQM 중량 확인
· ROLL 조견표 작성
· 일광 견뢰도
· 세탁 견뢰도
결점기준 10점제 (10Point System) 기준
등급 기준 (46Meters, 50Yards 기준)
직 물
Grade
50Yards 기준
비 고
A
결점 합계 40점 이하 & 불량 5개 이하
B
결점 합계 46점이하 & 불량 7개 이하
C
결점 합계 52점 이하 & 불량 9개 이하
D
결점 합계 58점 이하 & 불량 12개 이하
E
결점 합계 64점 이하 & 불량 15개 이하
F
연속적인 불량
LOSS.分 보상
홈 개수
보상기준
비 고
불량 5개 이하
보상없음
불량 6개 이하
0.5mt/m
직단
0.2mt/m
무상공제는 전체 필장의 6% 까지만 허용 (ex 100y 기준 6YDS)이상되는 것은 불량처리
결점 내용
결점 종류
보상기준
비 고
1
경사방향의 길이 2.54cm 이하의 흠
위사방향의 길이 2.54cm 이하의 흠
3
경사방향의 길이 2.54cm~12.7cm 이하의 흠
위사방향의 길이 2.54cm~12.7cm 이하의 흠
5
경사방향의 길이 12.7cm~25cm 이하의 흠
위사방향의 길이 12.7cm~반폭이상의흠
10
경사방향의 길이 25cm~91.44cm 이하의 흠
위사방향의 길이 반폭 이상의 흠
허용 한도
46M(50YDS)기준 총 벌점의 40점을 초과할 수 있다.
· 벌점 1점의 흠이 10개 이내
· 벌점 3점의 흠이 10개 이내
· 벌점 5점의 흠이 8개 이내
· 벌점 10점의 흠이 4개 이내
* 필요시 협의 후 검사 진행 항목
· 습/건 마찰 견뢰도
· 인장강도 파열강도
· SQM 중량 확인
· ROLL 조견표 작성
· 일광 견뢰도
· 세탁 견뢰도
